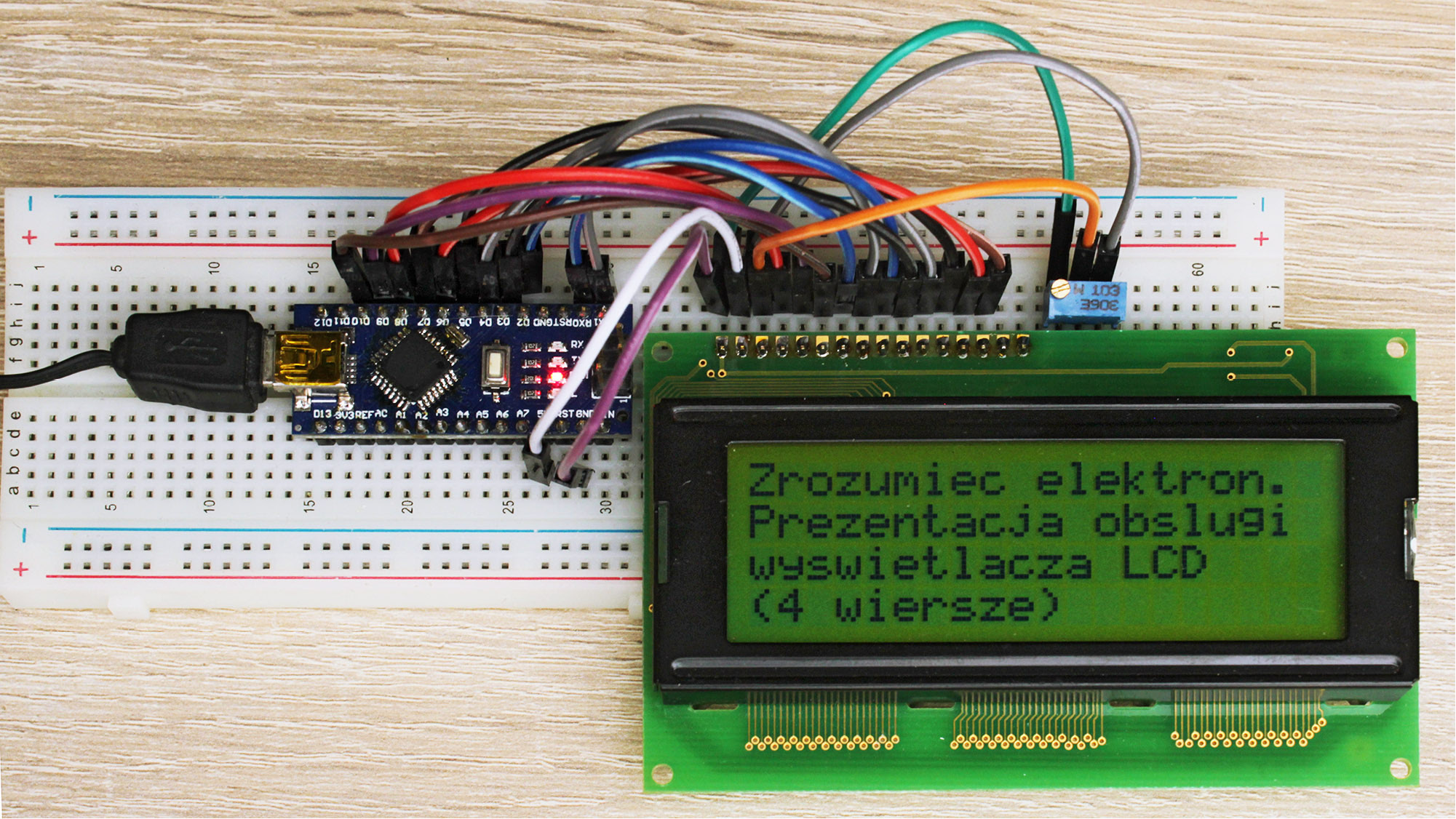

Czterowierszowy moduł wyświetlacza LCD
Gotowe alfanumeryczne moduły LCD stały się obecnie bardzo popularne w zastosowaniach. Standardowy moduł oferuje maksymalnie dwa wiersze po 40 znaków w wierszu. Czasami w zastosowaniach przydałoby się jednak więcej. Okazuje się, że jest to możliwe.
Maksymalnie dwuwierszowy moduł wyświetlacza LCD, bazujący na HD44780 (lub kompatybilnym) zadomowił się nawet w amatorskich konstrukcjach. Jego obsługa nie jest skomplikowana, istnieje dosyć precyzyjna dokumentacja do samych modułów (tu znajdziemy istotne informacje dotyczące tego, jak go przyłączyć do budowanej konstrukcji) oraz zastosowanego kontrolera (co przekłada się na informacje dotyczące jego programowania). Naturalnym jest, że apetyty użytkowników stają się większe, toteż przemysł zaoferował moduły LCD czterowierszowe. Przyglądając się dokładniej specyfikacji takich modułów można dostrzec dwa warianty rozwiązania:
• moduł czterowierszowy z dwudziestoma znakami w wierszu (być może istnieją „krótsze” wiersze, ale takich nie napotkałem),
• moduł czterowierszowy z czterdziestoma znakami w wierszu (ewentualnie z pośrednią długością wiersza między 20 a 40 znaków).
Te dwa warianty znacząco różnią się między sobą, natomiast ten artykuł jest poświęcony wariantowi pierwszemu.
(…)
——– ciach! ——–
To jest tylko fragment artykułu, którego pełna wersja ukazała się w sierpniowym numerze czasopisma Zrozumieć Elektronikę (ZE 8/2025). Pełną wersję czasopisma znajdziesz pod tym linkiem. Natomiast niepełna, okrojona wersja, pozwalająca zapoznać się z zawartością numeru ZE 8/2025 znajduje się tutaj.
Andrzej Pawluczuk
