Wybór optymalnego zasilacza laboratoryjnego

Optymalny znaczy najlepszy. Ściślej, najlepszy z możliwych w konkretnych warunkach. Najlepszy dla danej osoby, z uwzględnieniem jej potrzeb i możliwości. W przypadku wyboru budżetowego zasilacza laboratoryjnego dla profesjonalisty lub hobbysty warto wziąć pod uwagę informacje podane w tym artykule.

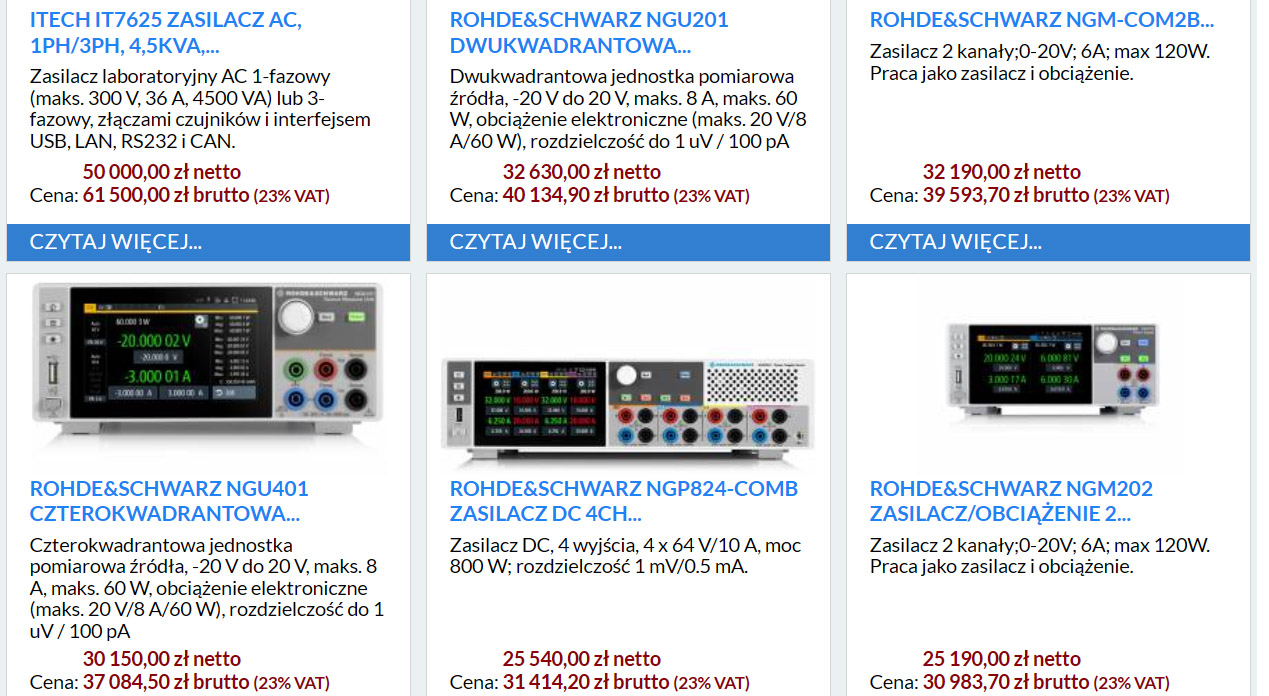

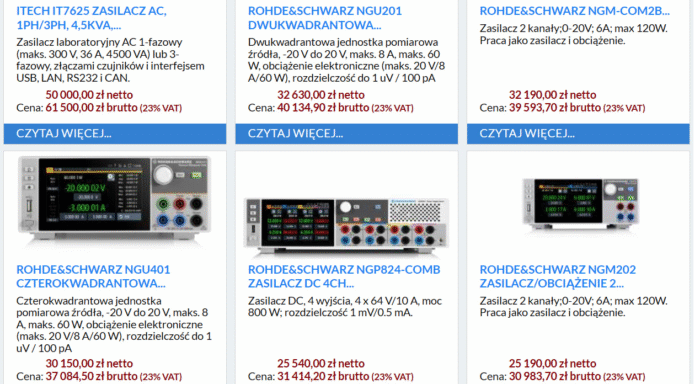

W tym artykule nie omawiam najdroższych zasilaczy laboratoryjnych, a tym bardziej mocno zaawansowanych urządzeń SMU (source measure unit). Ich ceny są rzędu kilkudziesięciu tysięcy złotych lub więcej, jak pokazuje przykład z rysunku 1.

Nie omawiam też najprostszych zasilaczy, które w reklamach handlowych niesłusznie nazywane są „laboratoryjnymi”, a na takie określenie z kilku względów absolutnie nie zasługują.

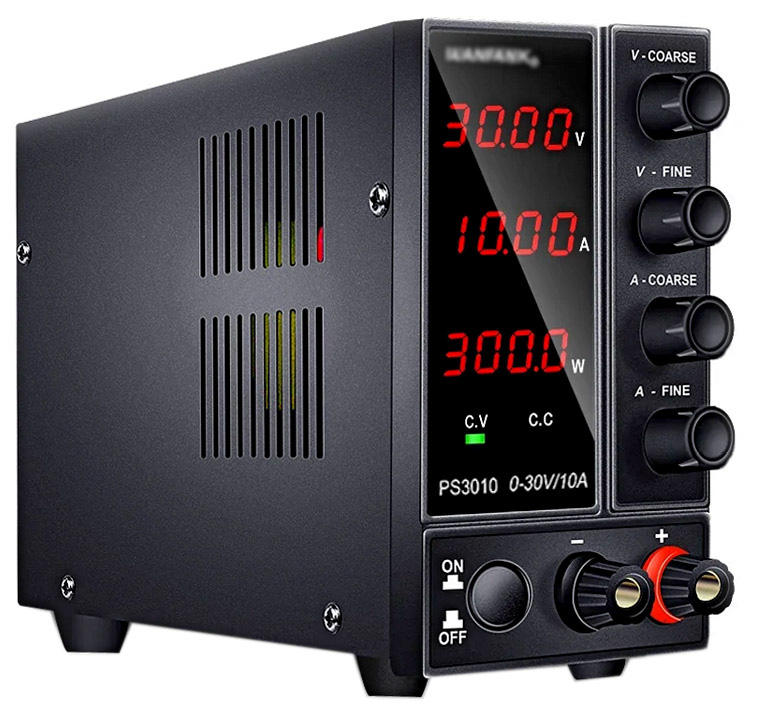

Dziś bowiem „laboratoryjnymi” niesłusznie nazywane są wszelkie zasilacze, które mają regulowane napięcie wyjściowe, regulowany ogranicznik prądowy oraz cyfrowe wyświetlacze napięcia i prądu. Na zdjęciach w ofertach handlowych wyglądają interesująco, jak pokazuje przykład z fotografii 2. Tylko nie mają praktycznie nic wspólnego z prawdziwymi zasilaczami laboratoryjnymi.

Prawdziwy zasilacz laboratoryjny po pierwsze ma bardzo dobre parametry i właściwości, o czym za chwilę, a ponadto, dziś zasilacz laboratoryjny obowiązkowo musi mieć możliwość współpracy z komputerem, co ogromnie rozszerza możliwości jego wykorzystania w laboratorium.

Dlatego w ramach tego artykułu za laboratoryjne uznajemy tylko zasilacze z interfejsem komputerowym, oferujące i dobre parametry techniczne, i inne właściwości użytkowe.

Zasilacze liniowe czy impulsowe?

W naszych domach praktycznie nie wykorzystujemy już klasycznych zasilaczy liniowych, zawierających ciężki transformator sieciowy. Dziś absolutnie dominują dużo tańsze zasilacze, ładowarki, przetwornice impulsowe, które zawierają leciutki transformator impulsowy, zapewniający dużą moc przy małych rozmiarach i masie.

Owszem dominują, tylko zasilacze impulsowe, zwłaszcza te niedrogie, mają dyskwalifikującą je wadę: wytwarzają rozmaite zakłócenia, a napięcie wyjściowe jest „zaśmiecone”. Realizacja „nieśmiecącego” zasilacza impulsowego w zasadzie jest możliwa, ale jest trudna i kosztowna, dlatego nadal zasilacze laboratoryjne mają klasyczny, ciężki transformator i zawierają stabilizator liniowy.

Natomiast budżetowe zasilacze impulsowe wprawdzie w większości spełniają wymagania „przeciwzakłóceniowych norm” EMC, EMI, ale nie nadają się do laboratorium, a nawet do pracowni hobbysty. Jest jeden wyjątek: budżetowe zasilacze laboratoryjne z klasycznym transformatorem, w większości mają stosunkowo niewielki maksymalny prąd wyjściowy, zwykle 3…5 amperów. A w laboratorium czasem potrzeba prądu rzędu 10 amperów lub więcej. Jeżeli zakłócenia impulsowe nie są kwestią krytyczną, to uzasadnionym rozwiązaniem, ale wyjątkiem, będzie wykorzystanie zasilacza impulsowego o dużym prądzie maksymalnym. Zapewne lepszego, niż prymitywna wersja pokazana na fotografii 2.

Ale to wyjątek, odstępstwo od nadal obowiązującej reguły: zasilacz laboratoryjny ma klasyczny transformator i liniowy stabilizator. Liniowe zasilacze można łatwo poznać po masie – wersje 3005 (30 V, 5 A) ważą co najmniej 4 kilogramy.

Nie kupuj KA3005P!

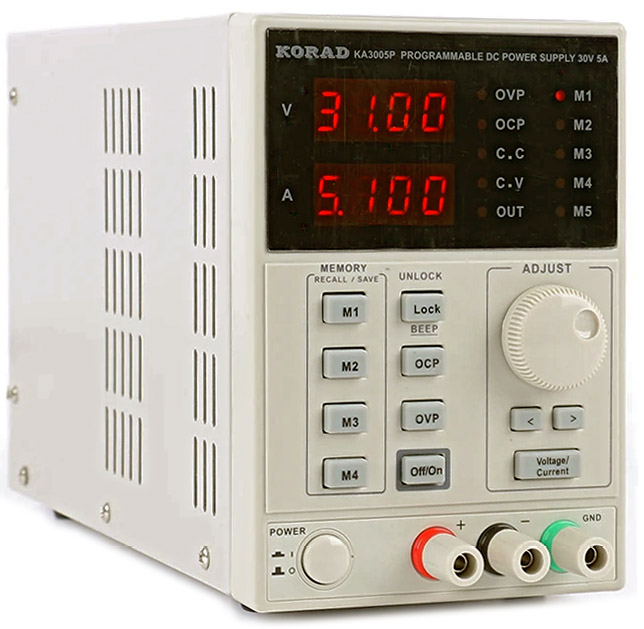

W ciągu ostatnich kilkunastu lat, zarówno wśród hobbystów, jak i profesjonalistów, ogromną popularność zdobyły niedrogie zasilacze KORAD KA3005D oraz KA3005P – fotografia 3. Odmiana KA3005P oferuje możliwość współpracy z komputerem (USB, RS232), a parametry są przyzwoite, przynajmniej w późniejszych wersjach, w których usunięto wady „wieku dziecięcego”. Od biedy można byłoby nawet bronić tezy, że jest to zasilacz laboratoryjny, ale ważniejsze jest co innego: dziś już NIE warto kupować tej starej wersji zasilacza (KA3005P), ponieważ dostępne są modele dużo lepsze!

(…)

——– ciach! ——–

To jest tylko fragment artykułu, którego pełna wersja ukazała się we wrześniowym numerze czasopisma Zrozumieć Elektronikę (ZE 9/2025). Czasopismo aktualnie nie ma wersji drukowanej na papierze. Wydawane jest w postaci elektronicznej (plików PDF). Pełną wersję czasopisma znajdziesz na moim profilu Patronite, gdzie dostępna jest dla Patronów, którzy wspierają mnie kwotą co najmniej 10 zł miesięcznie. Natomiast niepełna, okrojona wersja, pozwalająca zapoznać się z zawartością numeru ZE 9/2025 znajduje się tutaj.

Piotr Górecki
