Wykorzystanie mierników analogowych

Korzystając z zaproszenia Pana Piotra, zamieszczonego na zakończenie artykułu „Wspólnie projektujemy: Wykorzystaj miernik analogowy”, chciałbym przedstawić kilka starszych i nowszych amatorskich konstrukcji z wykorzystaniem takich mierników.

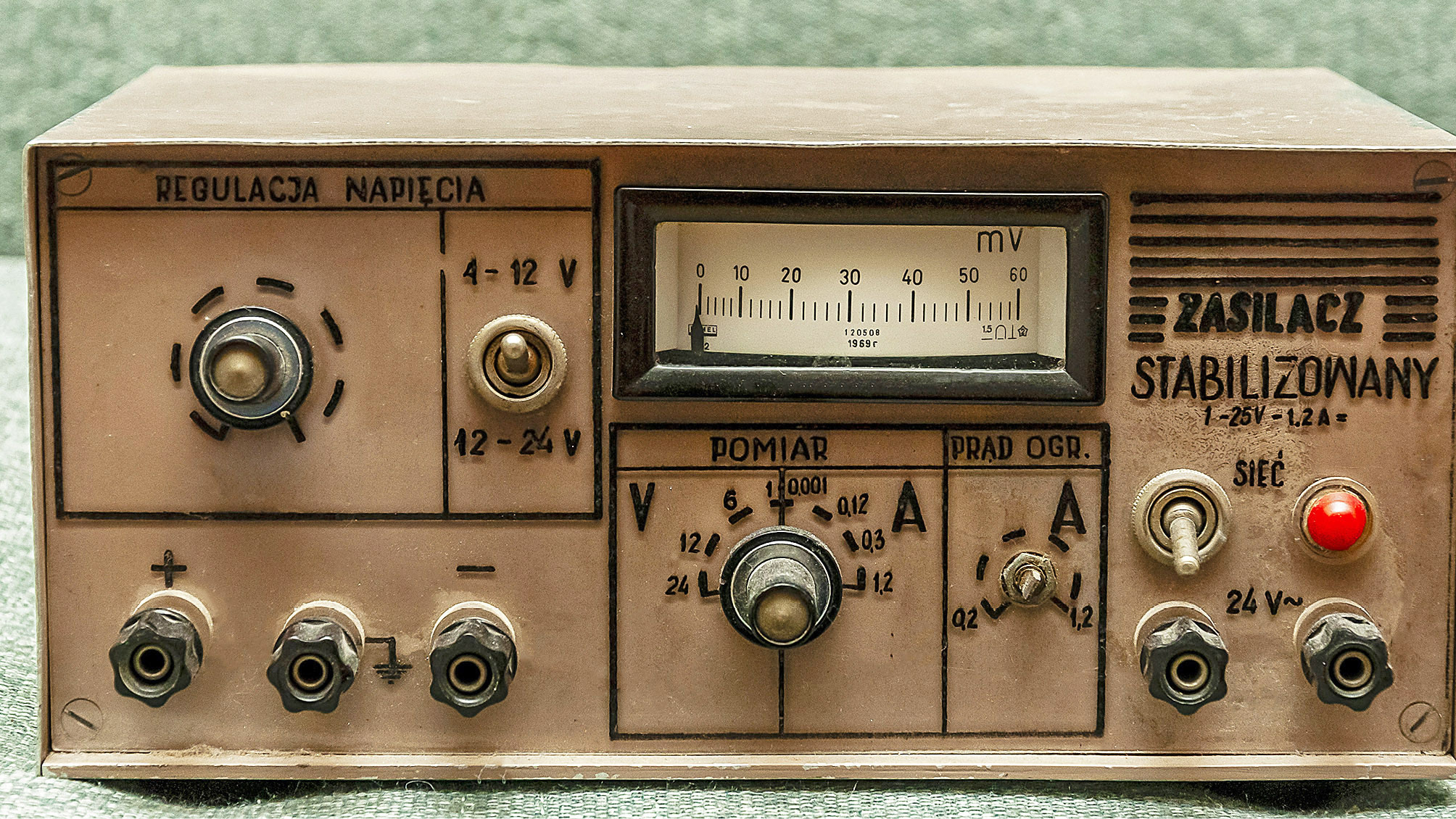

Pierwszym przykładem wykorzystania miernika wskazówkowego jest regulowany zasilacz napięcia stałego, pokazany na fotografii tytułowej. Umożliwia on przełączanie zakresów zarówno napięcia, jak i prądu. Konstrukcja ta ma już 50 lat. Około 2–3 lata temu zasilacz uległ awarii, lecz po wymianie diod prostowniczych nadal działa.

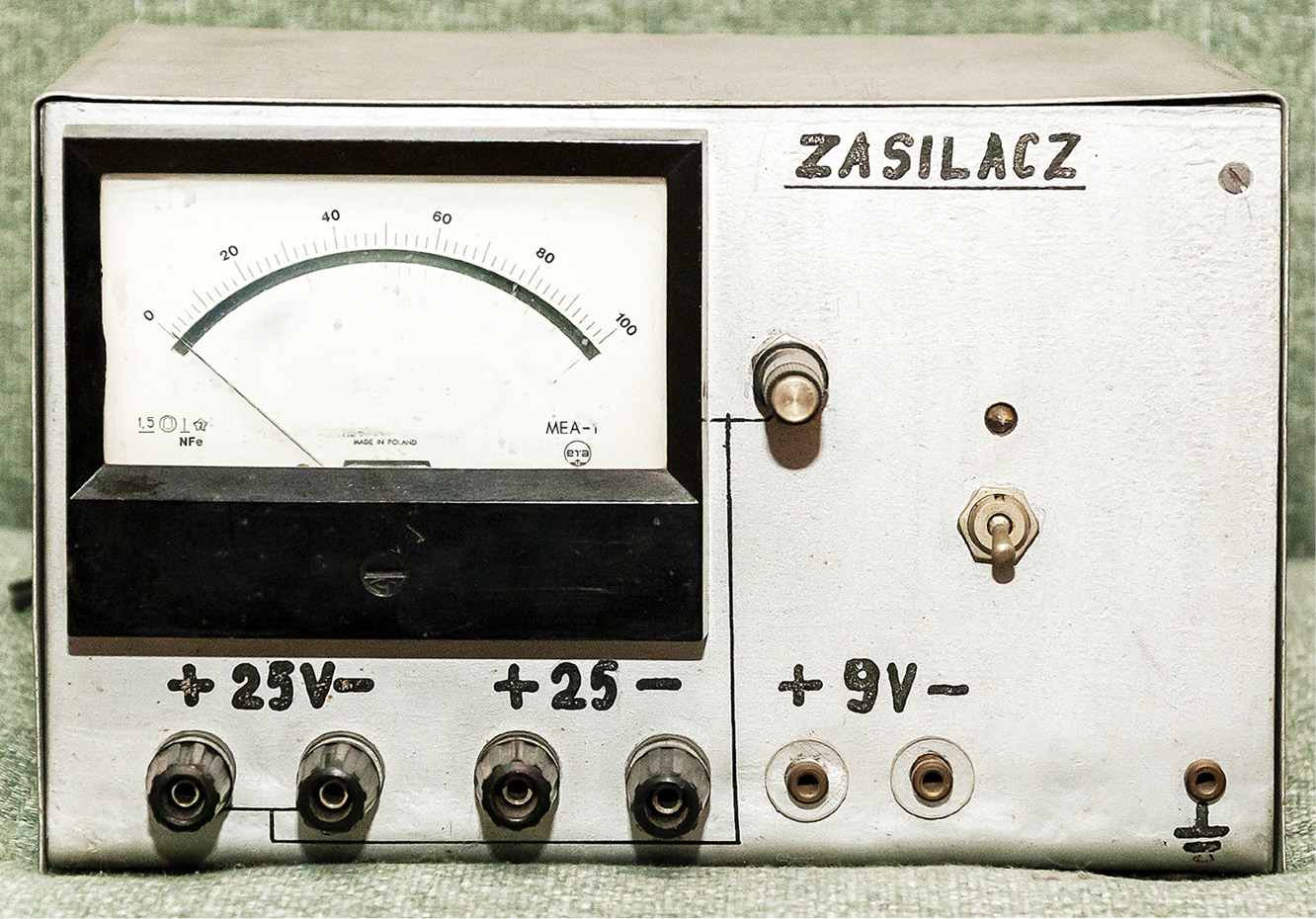

Drugim przykładem jest inny zasilacz, widoczny na fotografii 1. Jest on niewiele młodszy od poprzedniego, a obie konstrukcje pochodzą z lat 70. XX wieku.

(…)
