Wspólnie projektujemy: Wykorzystaj chiński moduł
Na rynku dostępnych jest mnóstwo najróżniejszych chińskich modułów. Co prawda ich jakość bywa różna, najczęściej wprost proporcjonalna do ceny, więc te najtańsze dość często sprawiają rozmaite niespodzianki. Niemniej nawet te tańsze mogą być użyteczne w praktyce, gdy je właściwie wykorzystamy.
Temat postawiony w ZE 2508 brzmiał: Zaproponuj praktyczne wykorzystanie dowolnego chińskiego modułu (przetwornicy, modułu pomiarowego, nagrzewnicy, sterownika lub jakiegokolwiek innego).
Dlaczego gotowego chińskiego modułu? Bo czasy się zmieniły. Dawniej elektronik cieszył się, gdy w jego ręce trafiły interesujące podzespoły elektroniczne. Wykorzystując pojedyncze podzespoły sam projektował i realizował płytkę drukowaną w warunkach domowych. Tak było kiedyś. Sytuacja się mocno zmieniła, bo podzespoły elektroniczne są coraz tańsze i coraz mniejsze. Po pierwsze, w przystępnych, często zaskakująco niskich cenach można kupić nie tylko kluczowy element, ale cały gotowy moduł, kompletny blok funkcjonalny. Po drugie, amatorski montaż układów scalonych w maleńkich obudowach BGA i pokrewnych okazuje się bardzo trudny, a dla wielu hobbystów niewykonalny. Ratunkiem dla amatora jest wykorzystanie gotowych modułów, na których maleńkie elementy zostały zmontowane fabrycznie, przez automaty.

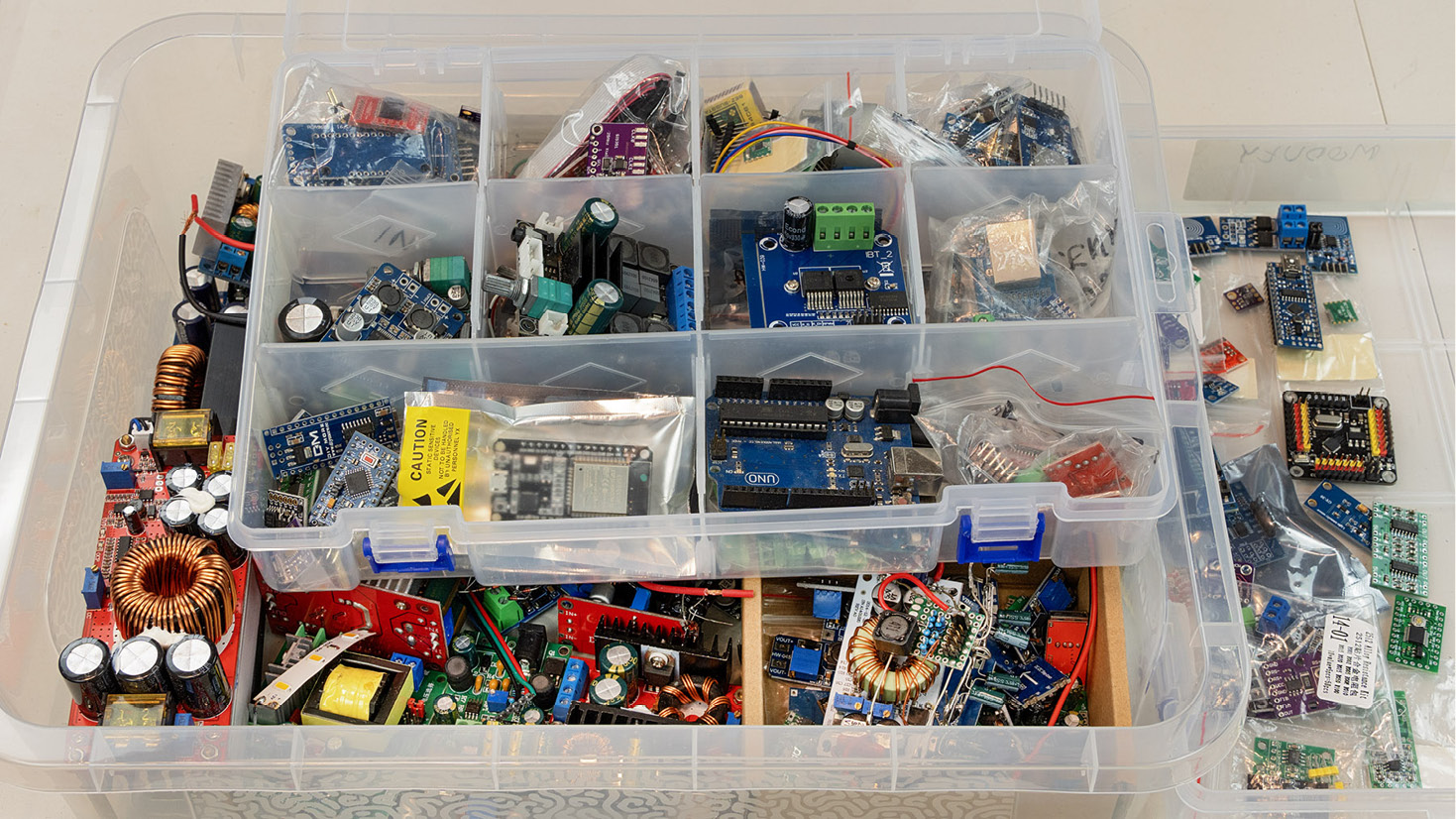

Dziś dostępne są najrozmaitsze moduły pomiarowe, przetwornice, nagrzewnice indukcyjne, moduły bezprzewodowych ładowarek, moduły z wzorcami napięcia np. LM399 czy z przetwornikami ADC i DAC, np. MCP3421 oraz niezliczone mnóstwo innych. Jakość modułów bywa różna. Jakość montażu zwykle jest przyzwoita, ale trzeba pamiętać, że w bardzo tanich modułach wykorzystywane są najtańsze podzespoły i konstrukcje nie są optymalizowane dla uzyskania najlepszych parametrów, tylko dla osiągnięcia jak najniższej ceny. Tak, ale przy świadomości ograniczeń, z uwagi na niskie ceny pozostają jednak bardzo atrakcyjne i można je z powodzeniem wykorzystywać.
Takie moduły „jakoś” pracują i spełniają swoją funkcję. Jednak ich parametry z zasady są słabsze niż można byłoby oczekiwać na podstawie informacji podawanych przez sprzedawców. Na przykład regułą jest, że dla różnych modułów większej mocy podaje się moce szczytowe, przy których te moduły mogą pracować jedynie przez chwilę, ale absolutnie nie mogą pracować ciągle, bo szybko uległyby przegrzaniu. Deklarowanych przez sprzedawcę parametrów zwykle nie mają, ale przy połowie deklarowanej mocy mogą pracować długo i bezawaryjnie. Do modułów chińskich przetwornic trzeba dodawać kondensatory wejściowe i wyjściowe, filtry przeciwzakłóceniowe, a czasem też dodatkowo je chłodzić. Niemniej generalnie nawet tanie chińskie moduły są przydatne dla hobbystów.
Piotr Górecki
Znakomicie pokazują to przykłady przedstawione przez Tadeusza Susfała z Warszawy, który napisał:
(…)
——– ciach! ——–
To jest tylko fragment artykułu, którego pełna wersja ukazała się w listopadowym numerze czasopisma Zrozumieć Elektronikę (ZE 11/2025). Pełną wersję czasopisma znajdziesz pod tym linkiem. Natomiast niepełna, okrojona wersja, pozwalająca zapoznać się z zawartością numeru ZE 11/2025 znajduje się tutaj.
