Dopasowanie energetyczne: błogosławieństwo, przekleństwo?
Artykuł przedstawia ważną kwestię dopasowania energetycznego. Omawia nieporozumienia związane ze „szkolnym” teoretycznym podejściem do tematu. Pokazuje, że dopasowanie energetyczne zwykle wcale nie jest optymalnym rozwiązaniem. Wyjaśnia, dlaczego i gdzie wykorzystywane jest w technice radiowej.
Wcześniej w artykule Podstawowe zjawiska falowe omówiłem fundamenty zagadnienia, potem w kilku kolejnych artykułach pokazałem jak można uniknąć odbić oraz dość szeroko wyjaśniłem, czym jest dopasowanie falowe w układach cyfrowych, a przede wszystkim w układach radiowych. Wszystkie informacje dotyczyły tylko dopasowania falowego. Teraz w ramach Radiowej Oślej Łączki trzeba omówić jeszcze dwa inne rodzaje dopasowania: energetyczne oraz szumowe. W poniższym artykule omówię kilka ważnych kwestii związanych z dopasowaniem energetycznym. Wyjaśnię nieporozumienia związane z teoretycznym, szkolnym podejściem do tego zagadnienia.
Jeszcze o dopasowaniu falowym
Zanim omówię dopasowanie energetyczne, niezbędne jest krótkie przypomnienie dotyczące dopasowania falowego. Wiemy już, że energia elektromagnetyczna zawsze przekazywana jest w sposób falowy i że odbicia sygnału elektrycznego występują we wszelkich miejscach nieciągłości, gdzie zmienia się wartość rezystancji falowej (rozumianej jako stosunek natężeń pola elektrycznego i magnetycznego).
Tak, ale zwykle tego nie widzimy. Najprościej biorąc, zjawiska falowe dają o sobie znać przy wysokich częstotliwościach i w bardzo szybkich systemach cyfrowych. Prosta reguła mówi, że zjawiska falowe można pominąć, gdy sygnały przesyłane są na odległość mniejszą, niż 1/10 długości fali tych sygnałów. Przykładowo długość fali elektromagnetycznej o częstotliwości 50 herców wynosi 6000 kilometrów, więc w „energetyce domowej” zjawiskami falowymi – odbiciami – w ogóle nie zawracamy sobie głowy.
Jak pisałem wcześniej dopasowanie falowe jest niezbędne, gdy sygnały elektryczne przesyłamy na „większe” odległości, a określenie „większe” zależy od częstotliwości sygnałów. Natomiast gdy sygnały przesyłane są na „małe” odległości, dopasowanie falowe NIE jest potrzebne!
A czy potrzebne jest dopasowanie energetyczne?
Dopasowanie energetyczne, dopasowanie mocy

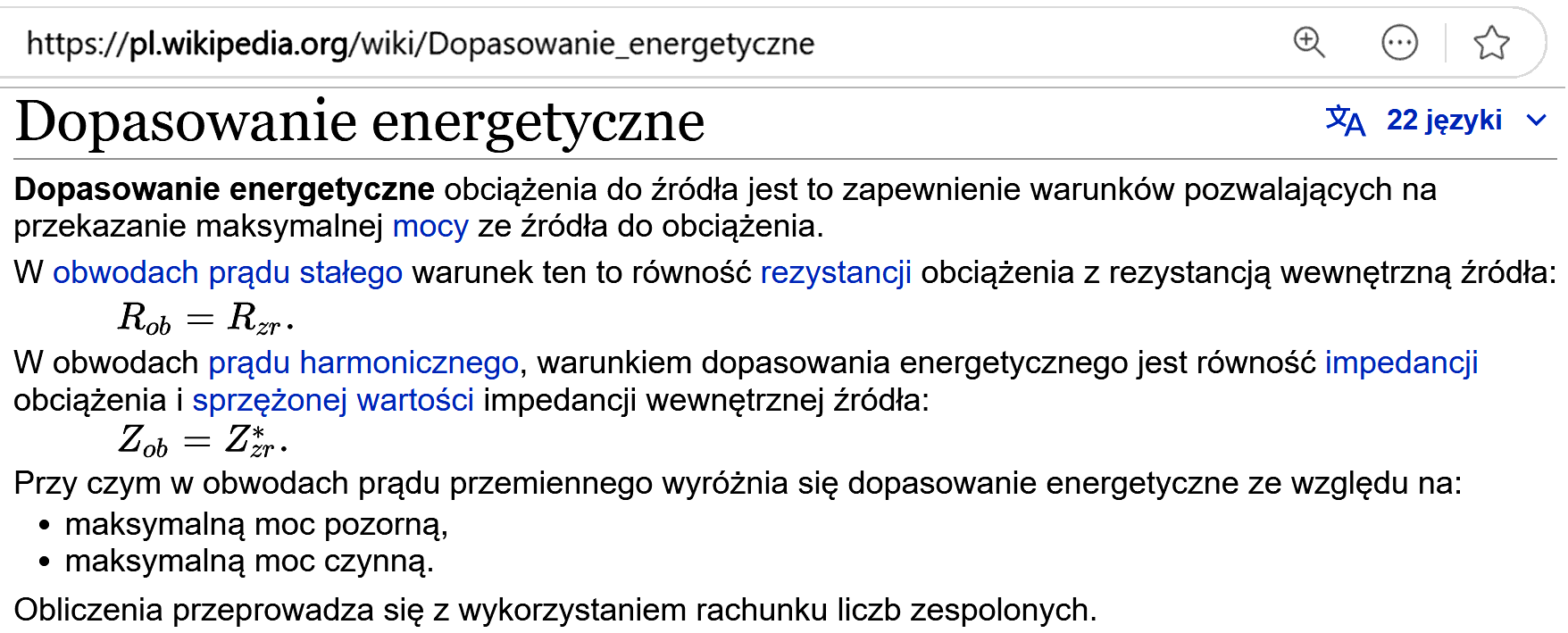

W szkole jesteśmy uczeni, że dopasowanie energetyczne polega na tym, że z danego źródła energii można uzyskać maksymalną moc. Dlatego mówi się o dopasowaniu mocy. Rysunek 1 pokazuje fragment wpisu w Wikipedii. Sprawa jest jasna tylko w przypadku prądu stałego, a na rysunku 1 mamy zasygnalizowane dwa inne, dużo trudniejsze przypadki. Gdy chodzi o przebiegi zmienne, sytuacja mocno się komplikuje, bo w grę wchodzą przesunięcie fazy, impedancje oraz moc czynna i bierna. Ale to odrębne, szerokie tematy, zasygnalizowane, a nie wyjaśnione na rysunku 1, gdzie tylko wspomniane są liczby zespolone i tak zwana „wartość sprzężona”. Problem też w tym, że do dopasowania energetycznego inaczej podchodzimy w energetyce (moc pozorna, bierna), a inaczej w radiotechnice, gdzie opisujemy to w odmienny sposób, za pomocą innych parametrów.
Rysunek 1

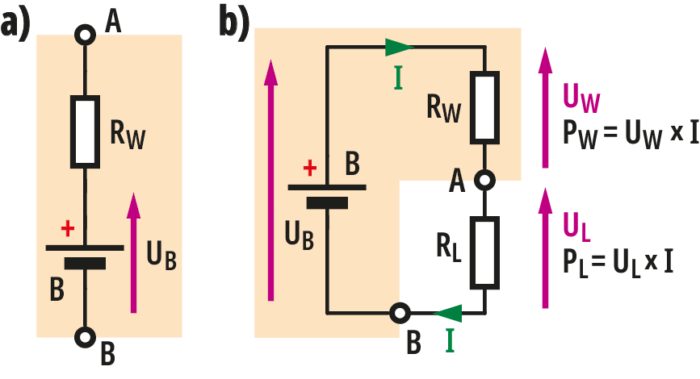

Niemniej podstawy są proste. Otóż najczęściej mamy do czynienia ze źródłami energii o charakterze źródła napięciowego o określonej rezystancji wewnętrznej. Popularny przykład to ogniwo elektryczne, np. bateria jednorazowa, którą traktujemy jako połączenie idealnego źródła napięciowego i wewnętrznej rezystancji RW, według rysunku 2a. Po obciążeniu rezystancją RL otrzymujemy dzielnik napięcia, według rysunku 2b. Nas interesuje moc PL, wydzielona w tym zewnętrznym obciążeniu RL; moc, która będzie zależeć od obu rezystancji.
Rysunek 2

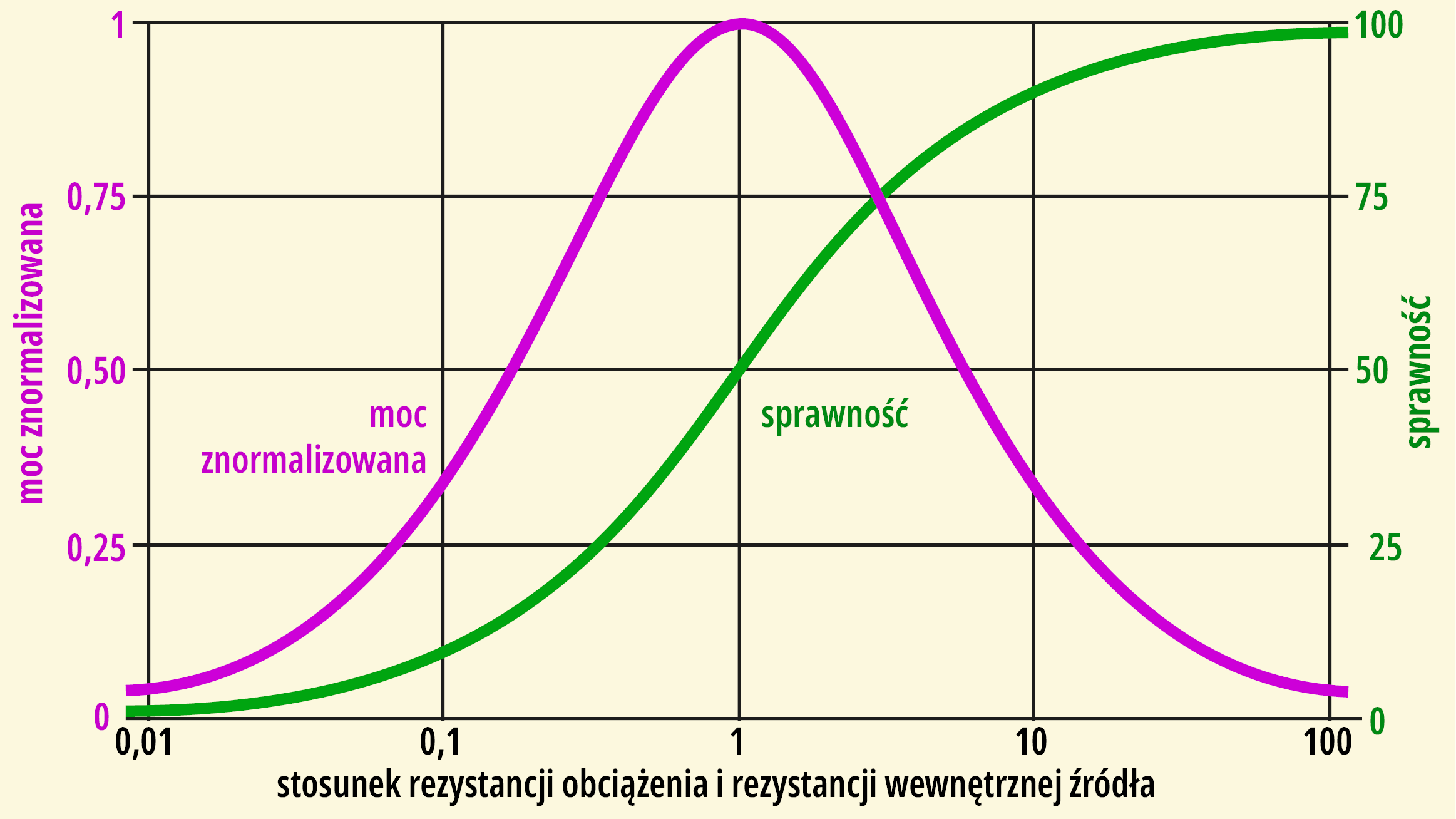

Rozważmy skrajne przypadki. Jeżeli rezystancja RL będzie wielokrotnie większa od rezystancji wewnętrznej RW, to napięcie na obciążeniu (UL) będzie praktycznie równe napięciu źródła napięciowego (UB) – napięcie będzie zmieniać się niewiele ze wzrostem prądu. A prąd będzie wyznaczony praktycznie tylko przez dużą wartość rezystancji RL i będzie to jakiś mały prąd.
Jeżeli natomiast rezystancja obciążenia RL byłaby wielokrotnie mniejsza od rezystancji wewnętrznej RW, to prąd będzie duży, a jego wartość będzie wyznaczona głównie przez RW. Napięcie na obciążeniu (UL) będzie bardzo małe, wielokrotnie mniejsze od napięcia UB. I będzie praktycznie wprost proporcjonalne do rezystancji RL.
(…)
——– ciach! ——–
