Dobre oraz „oszukane” karty audio USB

Komputerowe karty audio, zwłaszcza te z interfejsem USB, mogą być znakomitymi przyrządami pomiarowymi o bardzo wysokich parametrach. W poniższym artykule omawiam budowę dwóch kart: jednej o rewelacyjnych, najlepszych możliwych parametrach i drugiej – dobrej tylko z pozoru.

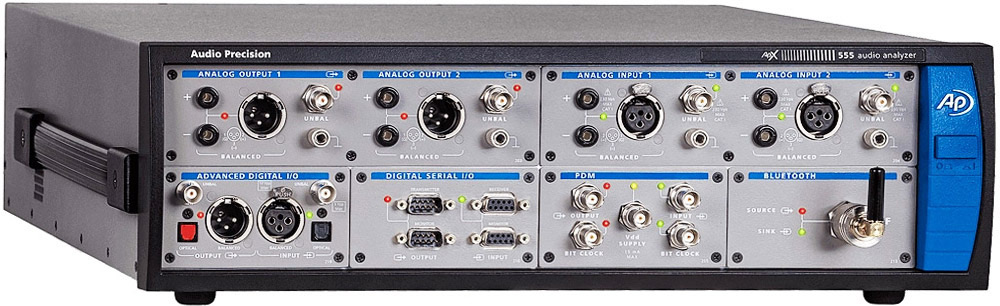

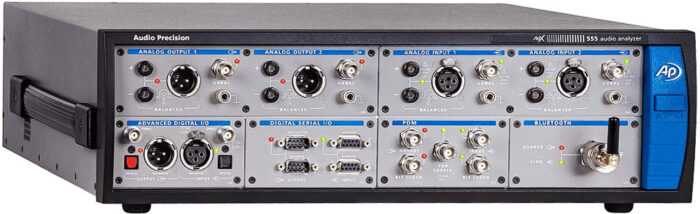

Od lat za najlepsze przyrządy do pomiarów sprzętu audio nie bez powodu uchodzą analizatory amerykańskiej firmy Audio Precision, z rodziny APx500. Firmowa fotografia 1 pokazuje flagowy APx555.

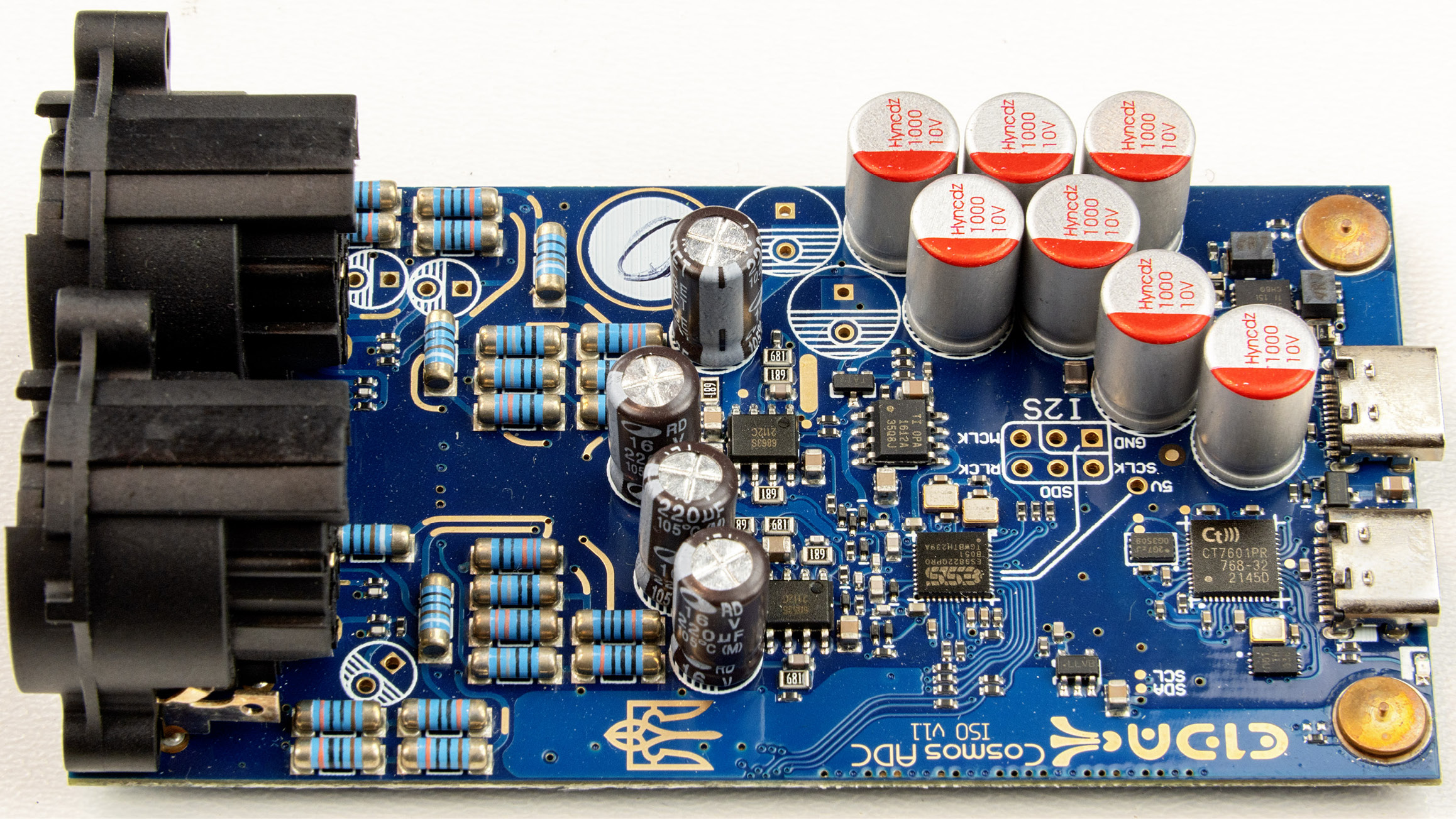

To są kosztowne analizatory dla profesjonalistów, o cenach absolutnie niedostępnych dla hobbystów. Co ciekawe, kosztująca mniej więcej 100 razy mniej płytka pokazana na fotografii tytułowej ma podobne parametry, przynajmniej jeżeli chodzi o parametry przetwornika analogowo-cyfrowego.

E1DA Cosmos ADCiso 32 bity 768

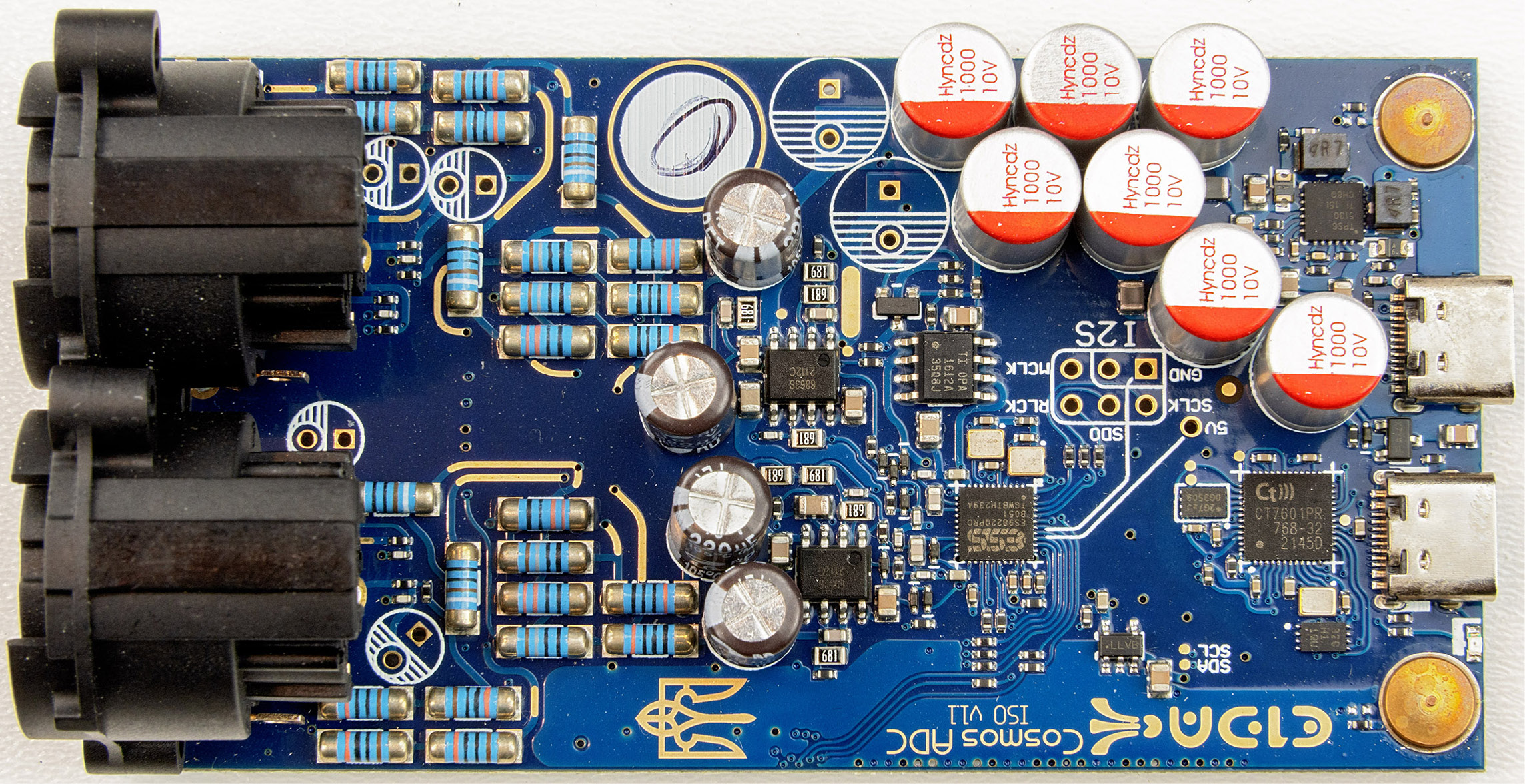

W tym artykule przedstawię pokazany też na fotografii 2 rewelacyjny przetwornik ADC z interfejsem USB, który ma rozdzielczość 32 bity i próbkowanie 768 kHz, a w komputerze widoczny jest jako typowa karta dźwiękowa, a przynajmniej jako jej obwody wejściowe, zamieniające sygnał analogowy na cyfrowy (układ nie zawiera przetwornika DAC).

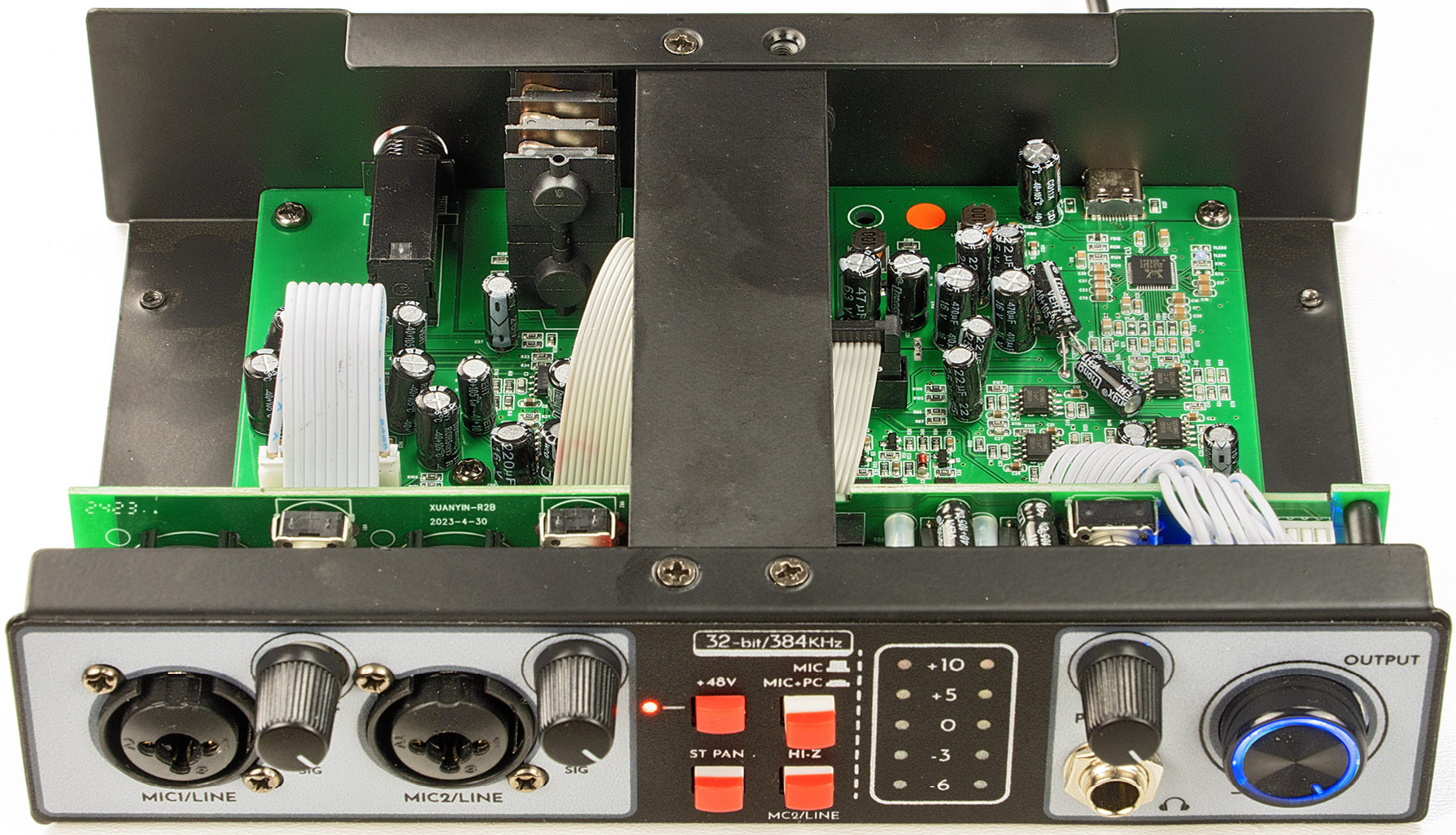

Dla kontrastu przedstawię budowę i parametry innej, tylko na pozór znakomitej, karty dźwiękowej, pokazanej na fotografii 3. Według opisu jest to karta 32 bity, 384 kHz, czyli na pozór niewiele gorsza. W rzeczywistości jest to szyte grubymi nićmi, ewidentne oszustwo, co pokaże w dalszej części artykułu jako ostrzeżenie dla kupujących przetworniki rzekomo 32-bitowe.

Ale najpierw dokładniej przyjrzyjmy się fotografii 2. Układ Cosmos ADC pochodzi z rodzinnej firmy z Chin: E1DA Co. Ltd. Shenzhen. Zaskoczeniem może być ukraiński тризуб – od roku 1992 herb Ukrainy. Otóż w Chinach od lat mieszka i działa Иван Хлюпин, znany raczej jako Ivan Khlyupin, który jakiś czas temu
opracował i oferuje do sprzedaży znakomite zewnętrzne 32-bitowe przetworniki DAC. Omawiana tu karta Cosmos ADC (w tym przypadku w wersji iso, czyli izolowanym zasilaniem) powstała jako następny krok i pierwotnie miała służyć właśnie do pomiaru parametrów oferowanych przetworników DAC.

Zaskakujące jest rozszyfrowanie skrótu E1DA: otóż Autor pisze, że angielska wymowa E1 (e – one, „i – łan”) przypomina jego imię Iwan, a DA to po rosyjsku: tak. Skrót ma więc znaczyć: Iwan tak. A jeżeli ktoś miałby wątpliwości co do kwalifikacji Iwana, twórcy przetwornika Cosmos ADC, to może się o nich przekonać, śledząc jego wpisy na kilku forach, gdzie występuje jako IVX. To interesująca lektura z kilku powodów, ale ja omówię najważniejsze.

(…)

——– ciach! ——–

To jest tylko fragment artykułu, którego pełna wersja ukazała się w majowym numerze czasopisma Zrozumieć Elektronikę (ZE 5/2025). Czasopismo aktualnie nie ma wersji drukowanej na papierze. Wydawane jest w postaci elektronicznej (plików PDF). Pełną wersję czasopisma znajdziesz na moim profilu Patronite i dostępna jest dla Patronów, którzy wspierają mnie kwotą co najmniej 10 zł miesięcznie. Natomiast niepełna, okrojona wersja, pozwalająca zapoznać się z zawartością numeru ZE 5/2025 znajduje się tutaj.

Piotr Górecki
