Elektroenergetyka – przesył i dystrybucja, część 2

Dziś zajmiemy się drugą częścią systemu przesyłu i dystrybucji energii elektrycznej – napięciem średnim i niskim. To właśnie ta część systemu jest tym, co widzimy na każdym osiedlu, każdej ulicy, przy każdym domu.

Konstrukcja linii niskiego i średniego napięcia

Linie średniego i niskiego napięcia to w większości linie napowietrzne (szczególnie na terenach wiejskich), zaś w miastach to praktycznie linie kablowe. Nowe odcinki linii, w miarę możliwości, szczególnie w terenie zabudowy mieszkaniowej, budowane są jako linie kablowe. Głównym uzasadnieniem jest brak uszkodzeń sieci elektroenergetycznej w wyniku zjawisk atmosferycznych, takich jak złamane drzewa i inne podobne.

Główną różnicą pomiędzy liniami SN i nN a liniami WN i NN jest brak przewodów odgromowych. Dodatkowo w liniach niskiego napięcia poza trzema przewodami fazowymi istnieje przewód ochronno-neutralny lub neutralny, w zależności od układu pracy sieci elektroenergetycznej.

Słupy linii systemu dystrybucyjnego

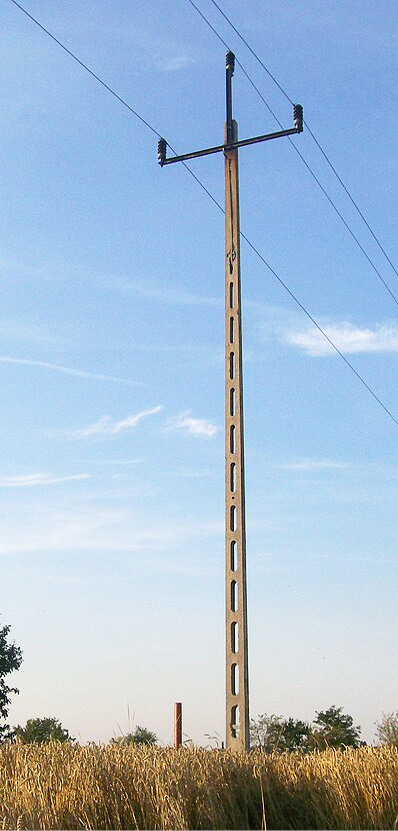

W odróżnieniu od słupów linii WN i NN, słupy linii SN i nN to zazwyczaj konstrukcje betonowe – konstrukcje kratowe stosowane są wyjątkowo, zazwyczaj w przypadku konieczności wykorzystania słupa o znacznej wysokości. Słupy betonowe to tzw. żerdzie. Dawniej powszechnie stosowane były żerdzie typu ŻN – fotografia 1 (Wikimedia Commons / Stefan.p21), strunobetonowe typu BSW.

(…)

——– ciach! ——–

To jest tylko fragment artykułu, którego pełna wersja ukazała się w kwietniowym numerze czasopisma Zrozumieć Elektronikę (ZE 4/2026). Pełną wersję czasopisma znajdziesz pod tym linkiem. Natomiast niepełna, okrojona wersja, pozwalająca zapoznać się z zawartością numeru ZE 4/2026 znajduje się tutaj.

Mateusz Ostrycharz
