Rezystancja to nie (tylko) rezystor!

W poprzednim artykule serii zaczęliśmy omawianie elementów elektronicznych poczynając od rezystora. Ale w cyklu o fundamentach elektroniki przewodowej nie może zabraknąć odpowiedniej podbudowy. Dlatego w tym artykule omawiam ogromnie ważną kwestię właściwego rozumienia sensu rezystancji.

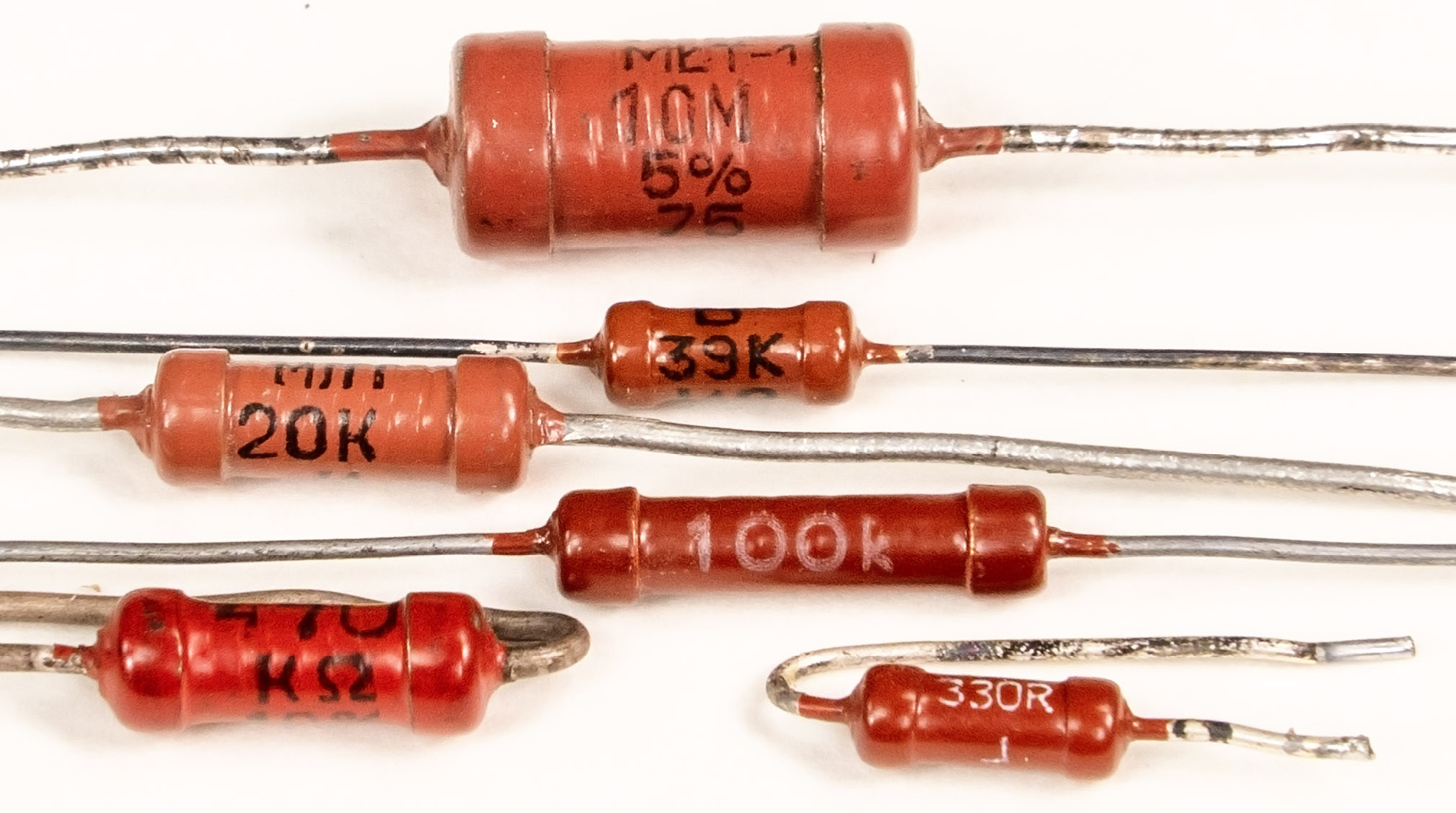

W poprzednich artykułach przedstawiając niewzruszone fundamenty elektroniki omawiałem pojęcie napięcia, prądu oraz oporności – rezystancji. W poprzednim artykule serii wyjaśniłem, dlaczego rezystor jest „przeklętym elementem elektronicznym”, którego należy w miarę możliwości unikać oraz dlaczego, wbrew powszechnej opinii, rezystory wcale nie są najpopularniejszymi elementami elektronicznymi. A w poniższym artykule spróbujmy „odkręcić” niektóre błędne poglądy na temat rezystancji i rezystorów. Otóż większości z nas oporność, czyli rezystancja bardzo mocno kojarzy się z opornikiem, czyli rezystorem (przykłady na fotografii tytułowej).

W zasadzie słusznie, jednak dziś wiele osób zdecydowanie zbyt mocno kojarzy rezystancję z rezystorem i z prawem Ohma. Znam ludzi, którzy mówią, że do układu trzeba wlutować rezystancję, a chodzi im o wlutowanie rezystora. A rezystancja to zdecydowanie nie jest to samo, co rezystor! To prawda, że każdy opornik, czyli rezystor, ma jakąś rezystancję, wyrażoną w omach. Ale to jest tylko wierzchołek góry lodowej. Mówiąc o oporności (rezystancji) opornika (rezystora) mamy na uwadze coś, co można nazwać rezystancją materiałową. A rezystancja to pojęcie zdecydowanie szersze. Rezystancja to nie tylko rezystor! I są bardzo różne „odmiany” rezystancji!

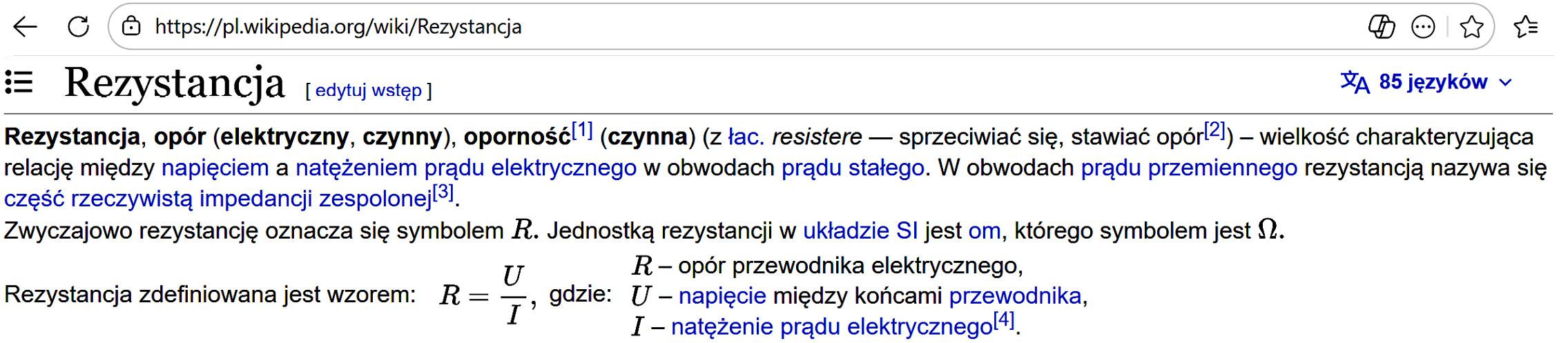

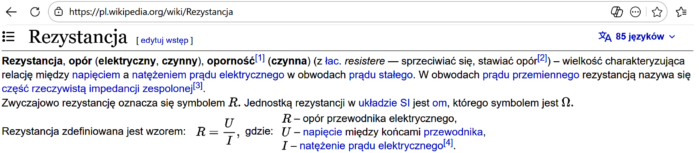

Prawidłowo, bardzo dobrze zdefiniowana jest ona w polskiej Wikipedii – rysunek 1: Rezystancja, opór, oporność to wielkość charakteryzująca relację między napięciem i prądem elektrycznym. Pisałem o tym w pierwszym artykule tej serii. Nieprzypadkowo też wielokrotnie podkreślałem, że naprawdę warto rozumieć oporność (rezystancję) jako „okoliczności przekazywania energii”.

Najprościej biorąc: zawsze, gdy mamy do czynienia z napięciem i prądem w obwodzie, możemy mówić o oporności, rozumianej jako stosunek napięcia i prądu. W najprostszym przypadku o rezystancji. O rezystancji jako stosunku, relacji między napięciem i prądem zawsze. Obecność napięcia i prądu nie zawsze świadczy o obecności opornika (rezystora), czyli elementu elektronicznego.

Oporność to zawsze stosunek wartości napięcia i prądu U / I, ale jest mnóstwo różnych rodzajów oporności, nie tylko rezystancja przy prądzie stałym.

I tu dochodzimy do kilku ważnych i obszernych zagadnień, które szczegółowo omówię w tym i w następnych artykułach, a na razie tylko zasygnalizuję dwie kwestie, w tym sprawę rozróżnienia „rezystancji materiałowej” od „rezystancji ogólnej”.

Rezystancja „uogólniona”

Podkreślam, że nawet wielu dobrych elektroników zdecydowanie zbyt mocno kojarzy oporność, rezystancję z rezystorem, czyli z elementem elektronicznym. A to błąd, utrudniający zrozumienie trudniejszych zagadnień.

Zapamiętaj raz na zawsze: jeżeli w jakimś obwodzie jednocześnie mamy do czynienia i z napięciem U, i z prądem I, to zawsze związany jest z tym przepływ lub przemiana energii w tempie określonym przez wzór P = U x I.

I co najważniejsze w tym artykule: wtedy zawsze możemy też mówić o jakiejś oporności, w najprostszym przypadku o rezystancji R, wyrażonej wzorem R = U / I. Szeroko pojęta oporność to „okoliczności przekazywania energii”. I teraz mówimy o oporności czy rezystancji „uogólnionej”, która dotyczy wszelkich przypadków, gdy przekazywana czy przetwarzana jest energia elektryczna. Uwaga – niekoniecznie z wykorzystaniem rezystorów!

Prostym przykładem jest bateria z dołączoną żarówką. Na pewno bateria nie jest obciążona rezystorem, ale niewątpliwie jest obciążona rezystancją – (nieliniową) rezystancją żarówki.

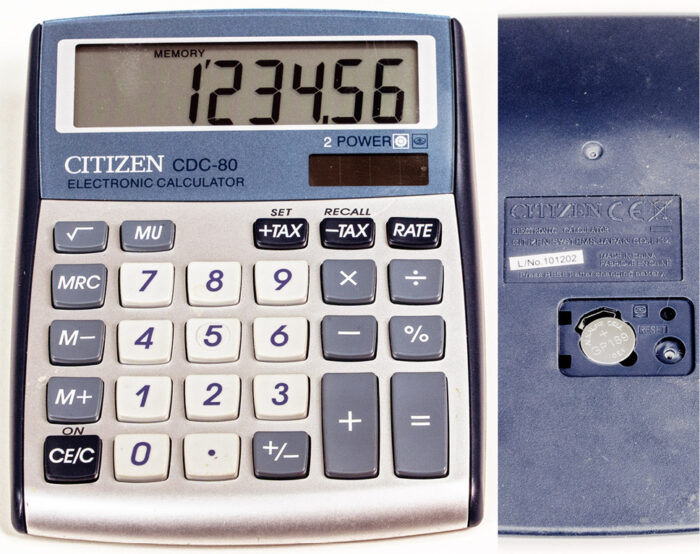

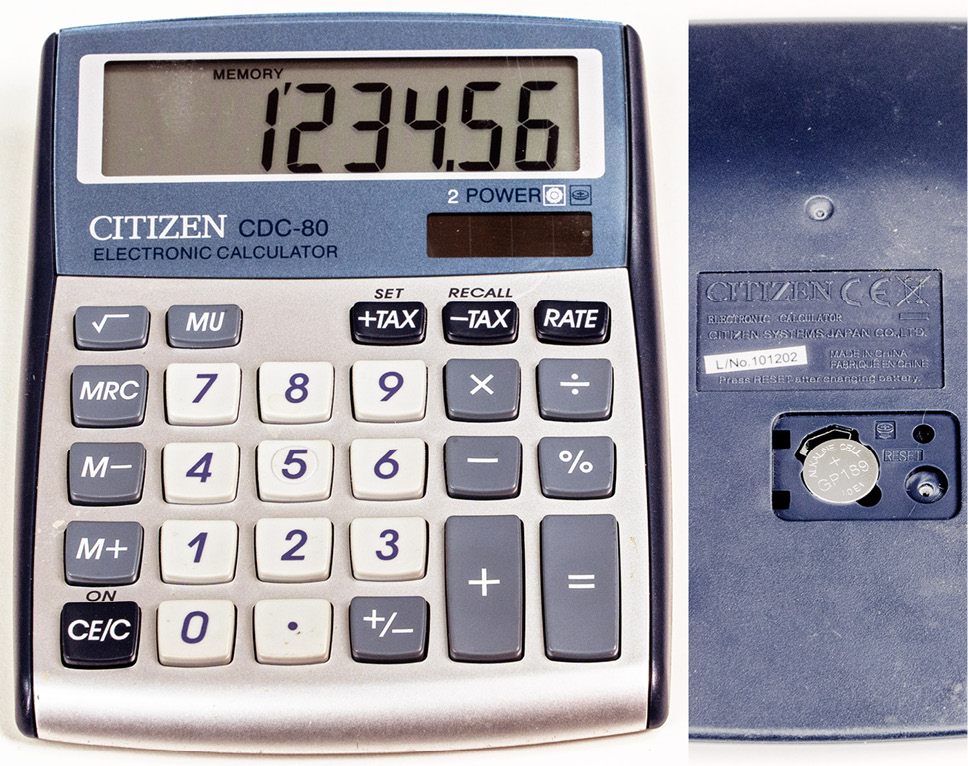

Dużo lepszym przykładem jest bateria pracująca w kalkulatorze – fotografia 2. Kalkulator na pewno nie jest rezystorem i najprawdopodobniej nie zawiera ani jednego rezystora. Jednak zasilająca go bateria daje jakieś napięcie U i płynie jakiś prąd I, więc bateria ta niewątpliwie jest obciążona jakąś rezystancją R = U / I. W tym przypadku, podczas pracy mikroprocesora i wyświetlacza cała energia elektryczna z baterii zostaje finalnie zamieniona na ciepło (czyli podobnie jak w rezystorze).

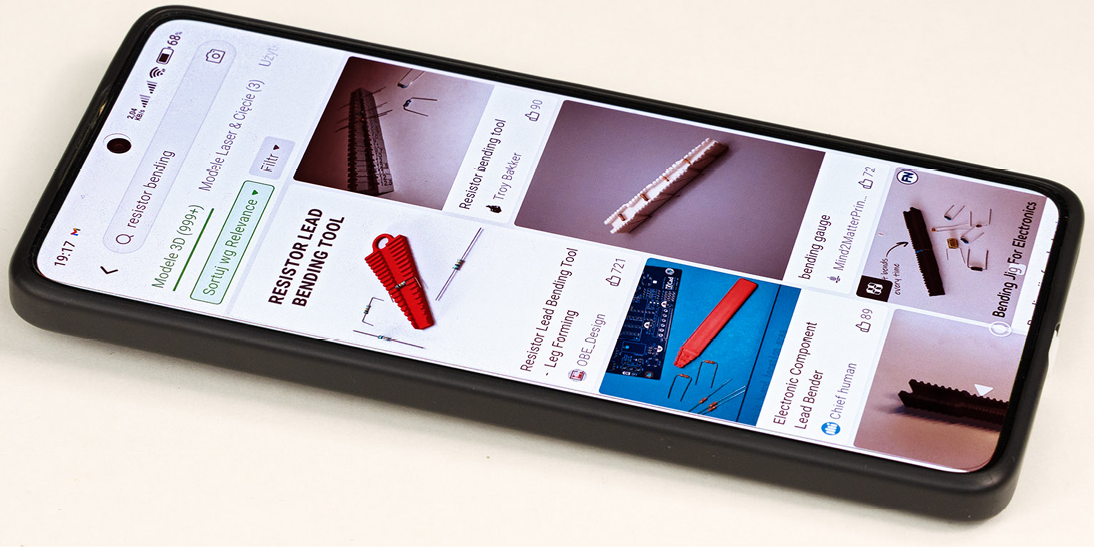

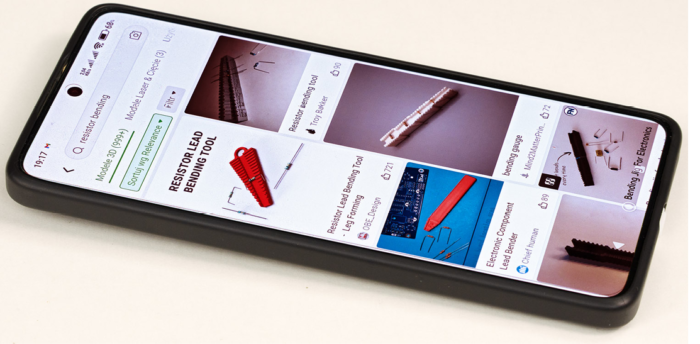

Jeszcze innym przykładem jest smartfon – fotografia 3.

Gdy z niego korzystamy, energia elektryczna zawarta w akumulatorze jest zamieniana na różne inne rodzaje energii. Częściowo na energię światła, którym świeci ekran (podświetlany LCD lub świecący OLED). Częściowo na energię mechaniczną: akustyczną energię dźwięku z głośnika i energię wibracji. Częściowo na energię fal elektromagnetycznych w nadajniku komunikującym się ze stacją bazową oraz z urządzeniami Wi-Fi i Bluetooth. W smartfonie energia pobierana z akumulatora w zdecydowanej większości zostaje zamieniona na ciepło. Ale nie w rezystorach, bo ich w smartfonie jest bardzo niewiele (jeśli w ogóle są). Energia elektryczna zostaje zamieniana na ciepło głównie w pracującym mikroprocesorze i w innych układach scalonych. Ale dla nas jest teraz ważne tylko to, że akumulator w smartfonie nie wie, na jakie inne rodzaje energii zamieniana jest pobierana z niego energia elektryczna. Akumulator, mający napięcie U, z którego najróżniejsze obwody smartfona pobierają sumaryczny prąd I, niewątpliwie jest obciążony rezystancją R = U / I.

(…)
