Dopasowanie szumowe – a co to właściwie jest?

Zgodnie z obietnicą, omawiając kolejne aspekty problemu dopasowania, zaczynamy zajmować się dopasowaniem szumowym. To wyjątkowo trudny temat i okazało się, że nawet zgrubne zasygnalizowanie go w jakiś prosty sposób wymaga dwóch artykułów, z których poniższy jest tylko wprowadzeniem.

Wcześniej, w artykule Podstawowe zjawiska falowe, omówiłem fundamenty ogromnie ważnego, a słabo rozumianego problemu zjawisk falowych i odbić, a w artykule serii Dopasowanie falowe – dlaczego i kiedy potrzebne? pokazałem jak można uniknąć odbić i wyjaśniłem, czym jest dopasowanie falowe. W poprzednim artykule tej serii Dopasowanie energetyczne. Czy w ogóle jest potrzebne? omówiłem dopasowanie energetyczne i pewne fałszywe wyobrażenia na jego temat, pokutujące w umysłach wielu osób. W poniższym artykule spróbuję nie tyle wyjaśnić, co wstępnie zasygnalizować i nieco przybliżyć naprawdę trudny problem dopasowania szumowego.

Znów dopasowanie falowe i energetyczne

Przed omówieniem dopasowania szumowego muszę przypomnieć, że dopasowanie falowe jest niezbędne przy przekazywaniu sygnałów, czy ściślej energii elektromagnetycznej, na „większe” odległości, gdzie wzięte w cudzysłów słowo w praktyce oznacza 1/10 długości fali transmitowanego sygnału. Dopasowanie falowe nie jest potrzebne, gdy przekazujemy sygnały (energię elektromagnetyczną) na „małe” odległości.

Z kolei dopasowanie energetyczne wykorzystujemy tam, gdzie jest potrzeba „wyciągnięcia” ze źródła energii maksymalnej mocy. Jak już uzasadniłem, w innych dziedzinach elektroniki dopasowanie energetyczne wykorzystujemy rzadko. W technice radiowej dopasowanie energetyczne, czyli dopasowanie mocy jest niezbędne w generatorach i we wzmacniaczach wysokich częstotliwości, by z pojedynczego tranzystora „wyciągnąć” jak najwięcej mocy. W poprzednim artykule doszliśmy też do przykładu anteny odbiorczej, którą można słusznie traktować jako źródło energii elektromagnetycznej o jakiejś rezystancji wewnętrznej R_W.

Właśnie antena odbiorcza wydaje się idealnym, niepodważalnym i rozstrzygającym przykładem udowadniającym sens i potrzebę wykorzystania dopasowania energetycznego, by z tej anteny „wyciągnąć” jak najwięcej mocy. W zasadzie tak.

Ogólnie biorąc, jak najbardziej – ze słabych źródeł energii chcemy „wyciągać” jak najwięcej mocy. Ale świat nie jest tak prosty, jakbyśmy chcieli! I właśnie w niektórych zastosowaniach w grę wchodzi jeszcze coś innego, dziwnego, co nazywamy dopasowaniem szumowym (noise matching). Szczegóły przedstawię w następnym artykule, a ponieważ temat jest trudny, w tym artykule „przygotuję grunt”. O szumach opowiem w dalszej części artykułu, a na początek zasygnalizuję pewną istotną kwestię ogólną.

Co ważniejsze: napięcie czy moc?

Nieprzypadkowo w jednym z wcześniejszych artykułów napisałem, że „początkujący elektronicy myślą napięciem”. Napięcie wydaje im się najważniejsze, a temat mocy i dopasowania energetycznego wydaje się drugorzędny.

Trzeba mocno podkreślić, że w niektórych dziedzinach elektroniki rzeczywiście dobrze sprawdza się takie „podejście napięciowe”. Na przykład w „elektronice stałoprądowej” oraz w technice audio (ale z pominięciem klasycznej telefonii, na której mało kto dziś się już zna). W technice audio rzadko mówimy o mocy sygnału, a nieporównanie częściej o poziomie sygnału, który jest wyrażany w jednostkach napięcia, często w mierze decybelowej, ale praktycznie zawsze dotyczącej napięcia, a nie mocy. Tymczasem w technice radiowej najczęściej mówimy o mocy sygnału, a nie o napięciu.

Z kilku ważnych powodów. Najprościej biorąc, w przypadku fal elektromagnetycznych „nie widać” napięcia, a tym bardziej nie ma prądu elektrycznego, które pozwalają obliczyć moc (P = U × I) – jest jedynie pole elektryczne i pole magnetyczne. To pole przenosi energię w określonym tempie czyli z określoną mocą (co określa wzór Poyntinga). Czyli w przypadku pola elektromagnetycznego o prądzie (i napięciu) mówić nie można, ale o mocy, czyli tempie przekazywania energii – jak najbardziej!

Ale nawet jeśli chodzi o „przewodowe” obwody radiowe, gdzie występują napięcia i płyną prądy, to przy wysokich częstotliwościach jest kłopot z pomiarem napięcia (i prądu). A przy bardzo wysokich częstotliwościach, już w zakresie mikrofalowym „oddzielne” pomiary napięcia czy prądu są praktycznie niemożliwe. Natomiast moc można mierzyć różnymi innymi sposobami, bez pomiaru napięcia i prądu.

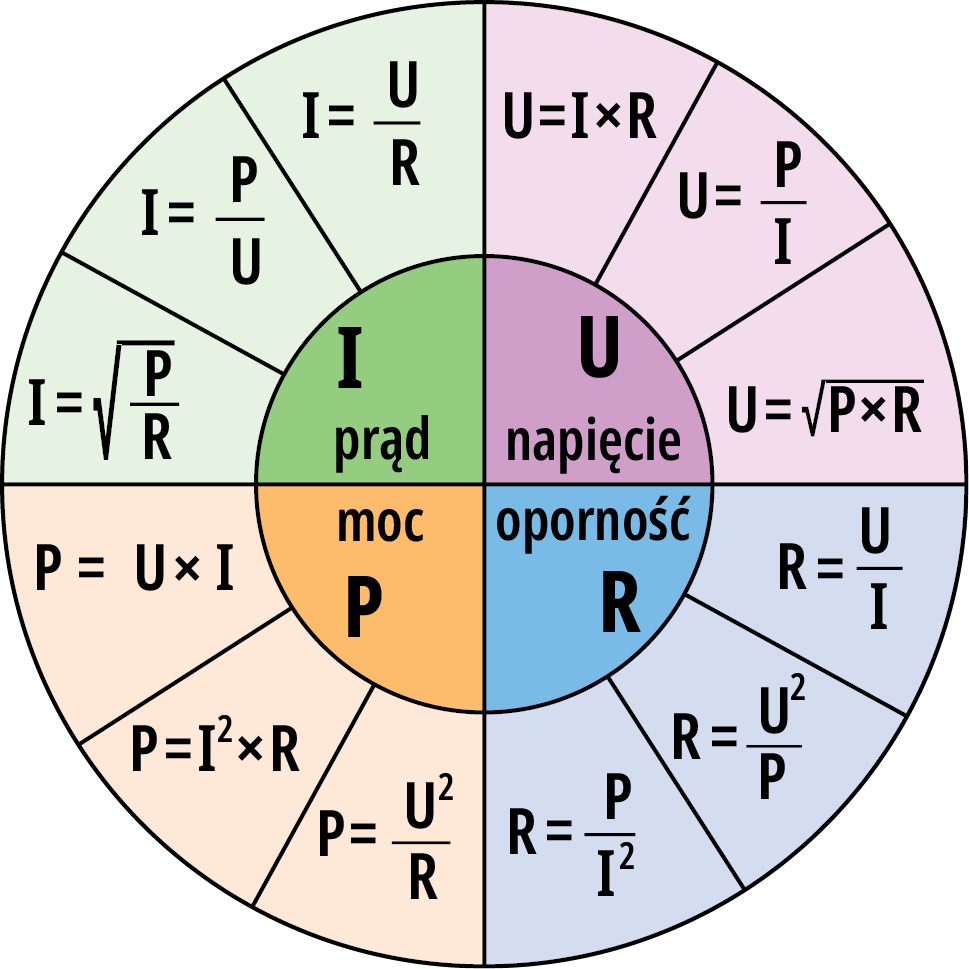

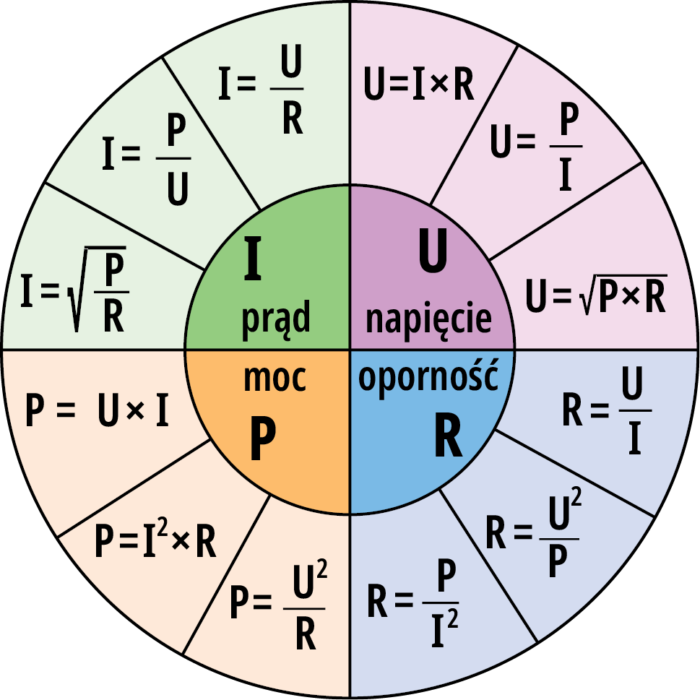

Generalnie w technice radiowej najbardziej interesuje nas moc sygnału, a mniej jego napięcie. Przypominam, że zawsze najważniejsze jest pole elektryczne i pole magnetyczne, a jak pisałem wcześniej, właśnie w technice radiowej warto traktować napięcie jako „produkt uboczny”, jako efekt, przejaw występowania pola elektrycznego. Podobnie prąd elektryczny można i warto traktować jako „efekt uboczny” obecności pola magnetycznego. Tak rozumiał to genialny Heaviside. I dziś tak to rozumie wielu specjalistów zajmujących się techniką wysokich częstotliwości. Owszem zgodnie z rysunkiem 1 napięcie jest związane z mocą w prosty sposób: P = U² / R (a prąd: P = I² × R), ale to nie napięcie powinno być w centrum uwagi.

(…)
