Elektroenergetyka – przesył i dystrybucja, część 3

Ten odcinek zawiera krótki wstęp do tematu stacji elektroenergetycznych, które łączą linie różnych napięć w jeden system. W kolejnych odcinkach zajmiemy się bliżej poszczególnymi rodzajami tych obiektów, niekiedy widocznych z daleka, a czasami skrytymi w infrastrukturze miejskiej.

Rozdział energii elektrycznej

Na podstawie poprzednich artykułów można zadać sobie pytanie, w jaki sposób połączone są ze sobą linie elektroenergetyczne różnych napięć. Otóż są one połączone między sobą obiektami nazywanymi ogólnie stacjami elektroenergetycznymi, których głównym elementem jest transformator lub autotransformator. Jest tak najczęściej, ale jak w przypadku każdej reguły, tutaj również są wyjątki.

Stacje transformatorowe

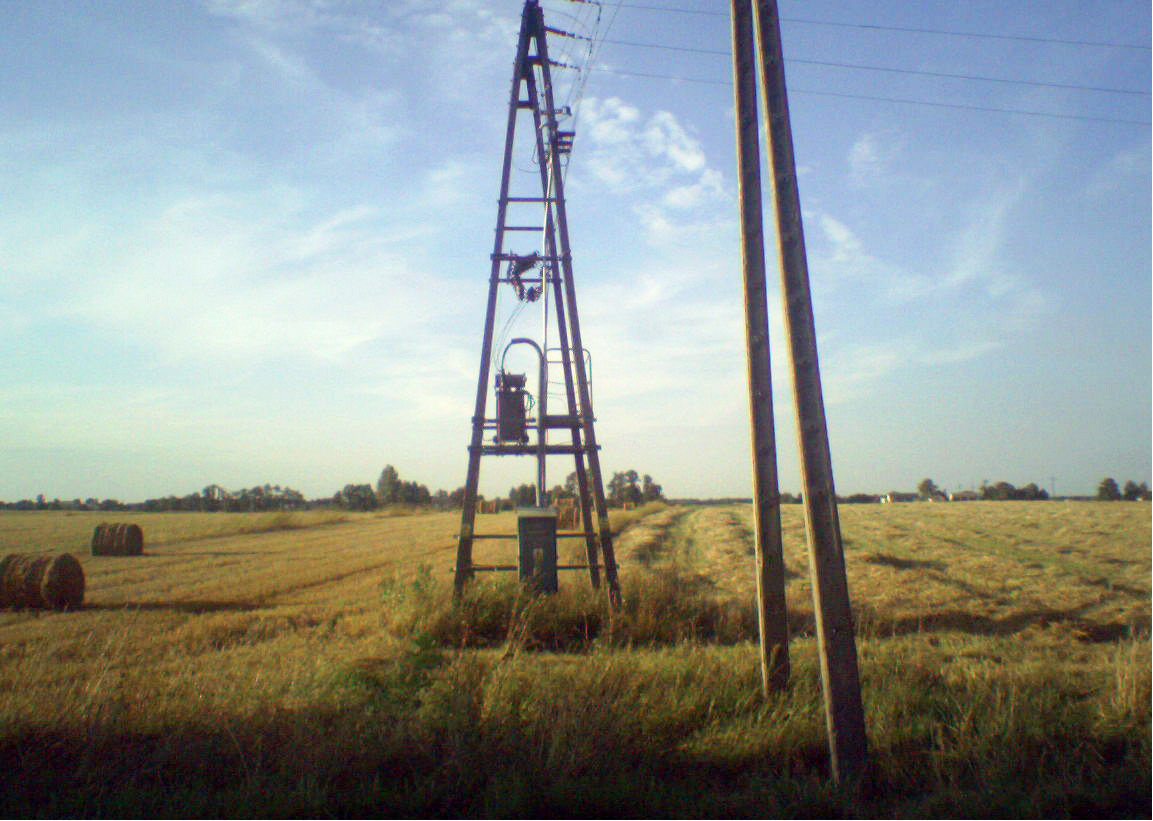

Podstawowym rodzajem stacji, które łączą linie elektroenergetyczne, są stacje transformatorowe. Głównym ich elementem jest transformator. Autotransformatory są stosowane raczej w sieciach najwyższych napięć, na przykład do połączenia linii 400 i 200 kV. Cechą wyróżniającą transformatory w stacjach o napięciach powyżej 110 kV jest podobciążeniowy przełącznik zaczepów. Urządzenie to umożliwia zmianę napięcia pod obciążeniem poprzez przełączenie odczepów jednego z uzwojeń. W transformatorach SN/nn są stosowane wersje przełącznika zaczepów, które wymagają wyłączenia transformatora, a także mają mniejszy zakres regulacji. Typową w Polsce napowietrzną stację transformatorową SN/nn można zobaczyć na fotografii 1 (badsanta23 / Wikimedia Commons).

(…)

——– ciach! ——–

To jest tylko fragment artykułu, którego pełna wersja ukazała się w lipcowym numerze czasopisma Zrozumieć Elektronikę (ZE 7/2026). Pełną wersję czasopisma znajdziesz pod tym linkiem. Natomiast niepełna, okrojona wersja, pozwalająca zapoznać się z zawartością numeru ZE 7/2026 znajduje się tutaj.

Mateusz Ostrycharz
